Ocieplenie elewacji nie kończy się na przyklejeniu płyt. To właśnie dodatkowe mocowanie decyduje, czy warstwa izolacji będzie odporna na wiatr, pracę podłoża i błędy wykonawcze, zwłaszcza w starszych budynkach. Poniżej pokazuję, kiedy taka technika ma sens, jak dobrać łączniki, jak policzyć ich długość i czego pilnować przy montażu, żeby nie poprawiać elewacji po pierwszej zimie.
Najkrótsza wersja dla inwestora i wykonawcy
- Mechaniczne mocowanie zwiększa bezpieczeństwo ocieplenia, szczególnie przy wietrze, dużej grubości izolacji i słabszym podłożu.
- W poradniku SSO jako minimum przyjmuje się 4 szt./m² dla płyty 50 x 100 cm; w strefie brzegowej elewacji liczbę zwiększa się zwykle o 20-50%.
- Do EPS i XPS stosuje się łączniki z trzpieniem tworzywowym albo stalowym, a do wełny mineralnej - wyłącznie z trzpieniem metalowym.
- Średnica talerzyka łącznika nie powinna być mniejsza niż 60 mm.
- Długość łącznika liczy się z sumy grubości izolacji, kleju, ewentualnego starego tynku i wymaganej głębokości zakotwienia.
- Najwięcej błędów powstaje nie przy samym wierceniu, tylko przy złym doborze kołka i zbyt małej liczbie łączników w narożach.
Kiedy dodatkowe mocowanie naprawdę ma sens
Ja traktuję łączniki mechaniczne nie jako „dodatek na wszelki wypadek”, ale jako zabezpieczenie tam, gdzie klej sam nie daje pełnego komfortu. Najbardziej pracują narożniki budynku, strefy przy krawędziach okien, wyższe kondygnacje i elewacje wystawione na silny wiatr, bo właśnie tam siły ssące potrafią być wyraźnie większe niż na środku ściany.
Poradniki branżowe wskazują też, że mocowanie mechaniczne jest rekomendowane przy grubości termoizolacji powyżej 15 cm, a w niektórych układach jest po prostu wymagane, na przykład przy wełnie mineralnej typu płyta zwykła, przy ociepleniu na ocieplenie albo przy cięższych okładzinach. W starszych budynkach dochodzi jeszcze jeden problem: nie zawsze wiadomo, czy stary tynk i warstwy pod nim naprawdę trzymają nośność, więc bez sprawdzenia podłoża łatwo o zbyt optymistyczne założenia.
W praktyce różnica między poprawnym a ryzykownym rozwiązaniem bywa prosta: jeśli fasada ma być odporna nie tylko „na papierze”, ale też po latach eksploatacji, nie warto oszczędzać na etapie planowania. To prowadzi wprost do pytania, ile tych łączników potrzeba i jak je rozmieścić.
Jak dobrać liczbę łączników do elewacji
Tu nie ma jednej uniwersalnej liczby dla każdego domu, ale są konkretne punkty odniesienia. W poradniku SSO minimalna liczba nie schodzi poniżej 4 szt./m² dla płyt 50 x 100 cm, a układ ma być symetryczny względem krawędzi i pola płyty. Dla budynków o większej skali liczbę wylicza się już z uwzględnieniem stref wiatrowych, lokalizacji obiektu i obciążeń na poszczególnych fragmentach fasady.
| Strefa elewacji | Co zwykle się robi | Dlaczego to ważne |
|---|---|---|
| Środek ściany | Minimum 4 szt./m² | To bazowy poziom stabilizacji dla standardowego układu płyt |
| Krawędzie i narożniki | Zwiększenie o 20-50% | Tu wiatr najsilniej próbuje oderwać okładzinę |
| Pas przy oknach | Zagęszczenie mocowania | Otwory zmieniają rozkład naprężeń i osłabiają lokalnie układ |
| Wysokie elewacje | Obliczenia projektowe zamiast schematu „na oko” | Na dużej wysokości rośnie znaczenie ssania wiatru |
Warto też pamiętać o schematach rozmieszczenia. Najczęściej spotyka się układ typu „T” albo „W”, bo pozwalają utrzymać równomierne podparcie płyty i nie osłabiać jej przy samych narożach. Jeśli inwestor lub wykonawca nie ma projektu, ja bez wahania sięgam po kalkulator systemowy albo konsultację producenta, bo improwizacja przy mocowaniu elewacji zwykle kończy się poprawkami. Następny krok to dobór samego łącznika, bo tu materiał izolacji ma duże znaczenie.
Jaki łącznik wybrać do styropianu, a jaki do wełny
To jest ten fragment, na którym wielu wykonawców próbuje „oszczędzić wyborem uniwersalnym”, a potem wraca problem z nośnością albo zbyt dużym mostkiem termicznym. Dla EPS i XPS można stosować łączniki z trzpieniem tworzywowym albo stalowym, wbijane lub wkręcane. Przy wełnie mineralnej sytuacja jest prostsza i bardziej wymagająca jednocześnie: potrzebny jest łącznik z trzpieniem metalowym, a w niektórych systemach także większy talerzyk dociskowy.
| Materiał izolacji | Rekomendowany typ łącznika | Na co patrzeć przy wyborze |
|---|---|---|
| EPS biały | Trzpień tworzywowy lub stalowy | Nośność na wyrywanie, długość, średnica talerzyka |
| EPS grafitowy | Trzpień tworzywowy lub stalowy | Sztywność talerzyka i ograniczenie punktowego mostka cieplnego |
| XPS | Trzpień tworzywowy lub stalowy | Zgodność z systemem i podłożem |
| Wełna mineralna | Trzpień metalowy | Docisk, wytrzymałość na przeciągnięcie i ewentualny poszerzony talerzyk |
W poradniku SSO podkreślono też, że średnica talerzyka nie powinna być mniejsza niż 60 mm. To nie jest detal kosmetyczny. Za mały talerzyk gorzej rozkłada nacisk i łatwiej wciska się w miękką izolację, szczególnie w wełnę. Ja zawsze patrzę na cały zestaw, a nie tylko na sam trzpień: podłoże, rodzaj termoizolacji, średnicę talerzyka i dokumentację techniczną konkretnego systemu.
Jeśli wybór łącznika jest już jasny, zostaje ostatni parametr, który bardzo często jest liczony z pamięci zamiast z projektu, czyli jego długość. I właśnie tu najłatwiej o błąd, który później wychodzi na elewacji.
Jak obliczyć długość łącznika bez zgadywania
Najprostszy wzór, którego używam w praktyce, wygląda tak: grubość izolacji + grubość kleju + grubość ewentualnego starego tynku + wymagana głębokość zakotwienia. W nowych budynkach grubość warstwy klejowej przyjmuje się orientacyjnie na około 10 mm, ale w modernizacjach trzeba już sprawdzić, co naprawdę kryje ściana, bo stary tynk lub nierówności potrafią zmienić cały wynik.
Przykład jest prosty: przy 200 mm styropianu, 10 mm kleju, 15 mm starego tynku i 40 mm wymaganej głębokości zakotwienia wychodzi 265 mm. W praktyce wybiera się wtedy najbliższy większy wymiar z katalogu, zwykle 270 albo 280 mm, ale dokładna decyzja zależy od konkretnego produktu i podłoża. Przy montażu zagłębionym grubość izolacji liczy się inaczej o 20 mm mniej, bo część kołka chowa się w warstwie ocieplenia.
Jeśli budynek jest modernizowany, nie zakładam niczego z góry. Sprawdzam grubość starego tynku, nośność podłoża i to, czy warstwa pod klejem naprawdę trzyma. Bez tego długość łącznika może wyjść poprawna tylko na kartce, a na ścianie już nie. Kiedy parametry są policzone, można przejść do montażu.

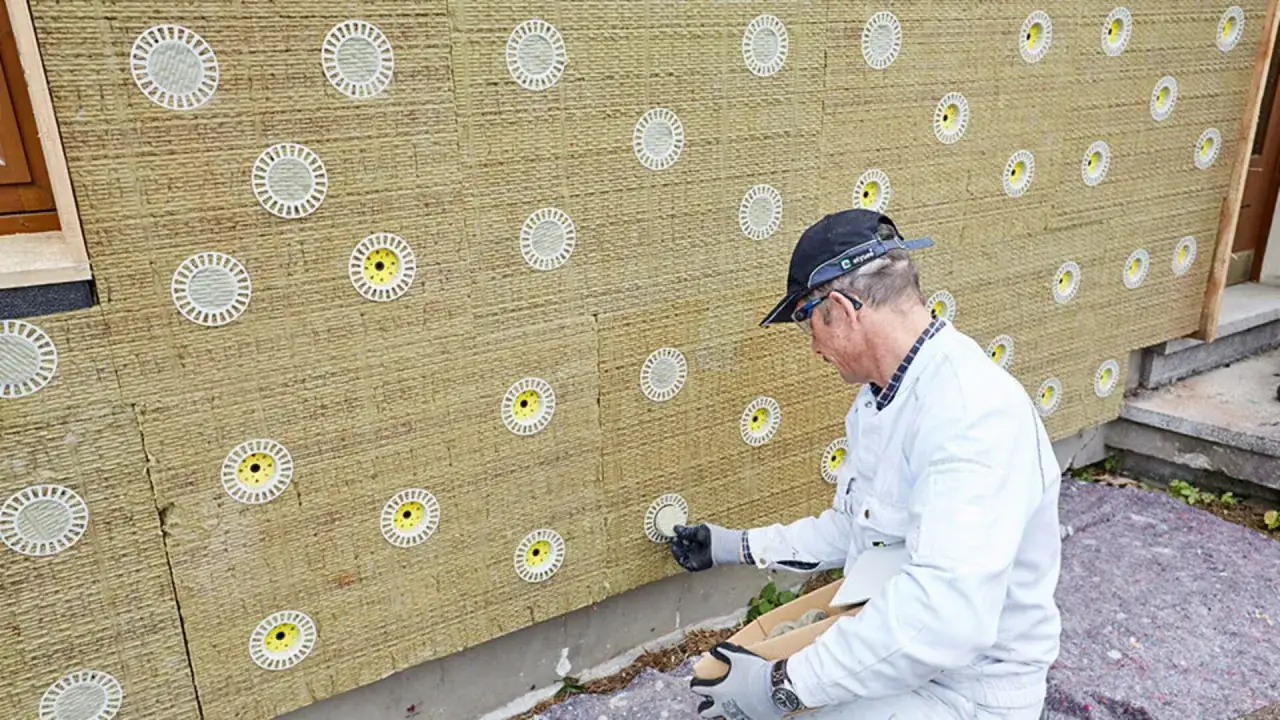

Jak przebiega montaż krok po kroku
Kołkowanie robi się dopiero wtedy, gdy klej zdąży związać. W materiałach branżowych pojawia się próg minimum 48 godzin, ale ja i tak trzymam się czasu zalecanego przez system i warunków pogodowych z karty technicznej, bo przy chłodzie lub wilgoci wiązanie potrafi się wydłużyć. Pośpiech na tym etapie jest pozorną oszczędnością.
- Wyznacz miejsca mocowania zgodnie z projektem albo schematem producenta.
- Dobierz wiertło do podłoża i średnicy łącznika, a otwór wierć na właściwą głębokość.
- Usuń pył z otworu, bo w osłabionym otworze kołek nie osiągnie pełnej nośności.
- Osadź łącznik tak, aby talerzyk był zlicowany z powierzchnią albo zgodnie z systemem zagłębionym.
- Sprawdź docisk, ale nie wciskaj go zbyt głęboko, bo powstanie lokalne zagłębienie i późniejszy ślad na tynku.
- Przy montażu zagłębionym wypełnij miejsce systemowym krążkiem, a nie resztką kleju.
Jedna rzecz jest szczególnie ważna: łącznik ma być zastosowany w formie przewidzianej przez producenta. Nie warto go skracać, przerabiać ani zastępować „podobnym” elementem z innego systemu. W przypadku elewacji to drobna oszczędność, która może kosztować dużo więcej przy odbiorze albo po sezonie zimowym. A skoro o błędach mowa, to właśnie one najczęściej zdradzają, że fasada została zrobiona zbyt szybko.
Najczęstsze błędy, które psują efekt
- Zbyt mała liczba łączników w narożach i przy otworach okiennych.
- Dobór kołka bez sprawdzenia rodzaju podłoża, zwłaszcza w starszym budynku.
- Za krótki łącznik, który nie osiąga wymaganej głębokości zakotwienia.
- Za wczesny montaż, zanim klej zwiąże w stopniu bezpiecznym dla układu.
- Wystające albo zbyt mocno wprasowane talerzyki, które potem wychodzą na tynku.
- Stosowanie jednego schematu na całą elewację bez uwzględnienia stref wiatrowych.
- Próba „naprawiania” miejsca po kołku klejem zamiast systemowym elementem.
Te błędy rzadko widać od razu. Najpierw pojawiają się jako drobne nierówności, później jako pęknięcia albo odspojenia, a dopiero na końcu jako realny problem z trwałością ocieplenia. Dlatego przy odbiorze nie patrzę wyłącznie na estetykę, ale też na dokumenty, rozmieszczenie i sposób osadzenia łączników.
Na odbiorze elewacji sprawdzam jeszcze te rzeczy
Jeśli miałbym zostawić jedną praktyczną wskazówkę dla właściciela domu albo inwestora, to byłaby ona taka: nie odbieraj ocieplenia tylko „na oko”. O wiele więcej mówi zgodność z projektem, karta techniczna systemu i kilka prostych kontroli wykonawczych niż sam ładny wygląd ściany z daleka.
- Czy liczba łączników zgadza się z projektem i strefami brzegowymi.
- Czy talerzyki są osadzone równo i nie przebijają powierzchni tynku.
- Czy wykonawca ma dokumentację łącznika, deklarację właściwości użytkowych i dane o systemie.
- Czy w modernizacji sprawdzono podłoże i, jeśli trzeba było, wykonano próbę na wyrywanie.
- Czy użyto odpowiedniego typu łącznika do EPS, XPS albo wełny mineralnej.
- Czy nie widać śladów po zbyt wczesnym montażu lub punktowych deformacji przy kołkach.
W dobrze wykonanym ociepleniu ten etap nie przyciąga uwagi, bo po prostu działa. I właśnie o to chodzi: stabilna elewacja, bez pustych odspojeń, bez przypadkowych mostków termicznych i bez poprawek po pierwszym sezonie grzewczym.
