Mapa sytuacyjno-wysokościowa działki - Jak ją czytać i kiedy zamówić?

Przy działce liczy się nie tylko to, gdzie kończy się granica i ile metrów ma front. Równie ważne są spadki terenu, przebieg sieci oraz to, czy wjazd, fundamenty i odwodnienie da się sensownie zaplanować bez późniejszych przeróbek. W praktyce mapa sytuacyjno wysokościowa przy działce pomaga właśnie to uporządkować: pokazuje położenie obiektów, uzbrojenie terenu i ukształtowanie gruntu, a więc wszystko, co decyduje o wygodzie i kosztach inwestycji.

Czym jest taki dokument i dlaczego nie wystarczy zwykła mapa

Najkrócej mówiąc, to robocze opracowanie kartograficzne, które łączy informacje o położeniu obiektów z danymi o wysokości terenu. W obiegu funkcjonuje potoczna nazwa, ale sam dokument jest w praktyce przygotowywany pod konkretny cel inwestycyjny i opiera się na aktualizacji danych źródłowych oraz pomiarach w terenie. Ja patrzę na niego jak na narzędzie decyzji, a nie ozdobny załącznik do projektu.

Największe nieporozumienie widzę wtedy, gdy ktoś myli go z wydrukiem z geoportalu albo z mapą ewidencyjną. Te materiały są pomocne na etapie rozeznania, ale nie pokazują wszystkiego z taką dokładnością, jakiej potrzebuje projektant. Dla działki ważne jest przede wszystkim to, czy podkład uwzględnia aktualną sytuację w terenie, a nie tylko granice administracyjne czy orientacyjny obraz z ekranu.

To rozróżnienie naprawdę ułatwia życie, bo od razu widać, czy potrzebujesz tylko szybkiego rozeznania, czy już dokumentu, na którym projektant oprze dalszą pracę. Od tego momentu najważniejsze staje się nie samo nazewnictwo, tylko zawartość mapy i to, jak ją czytać.

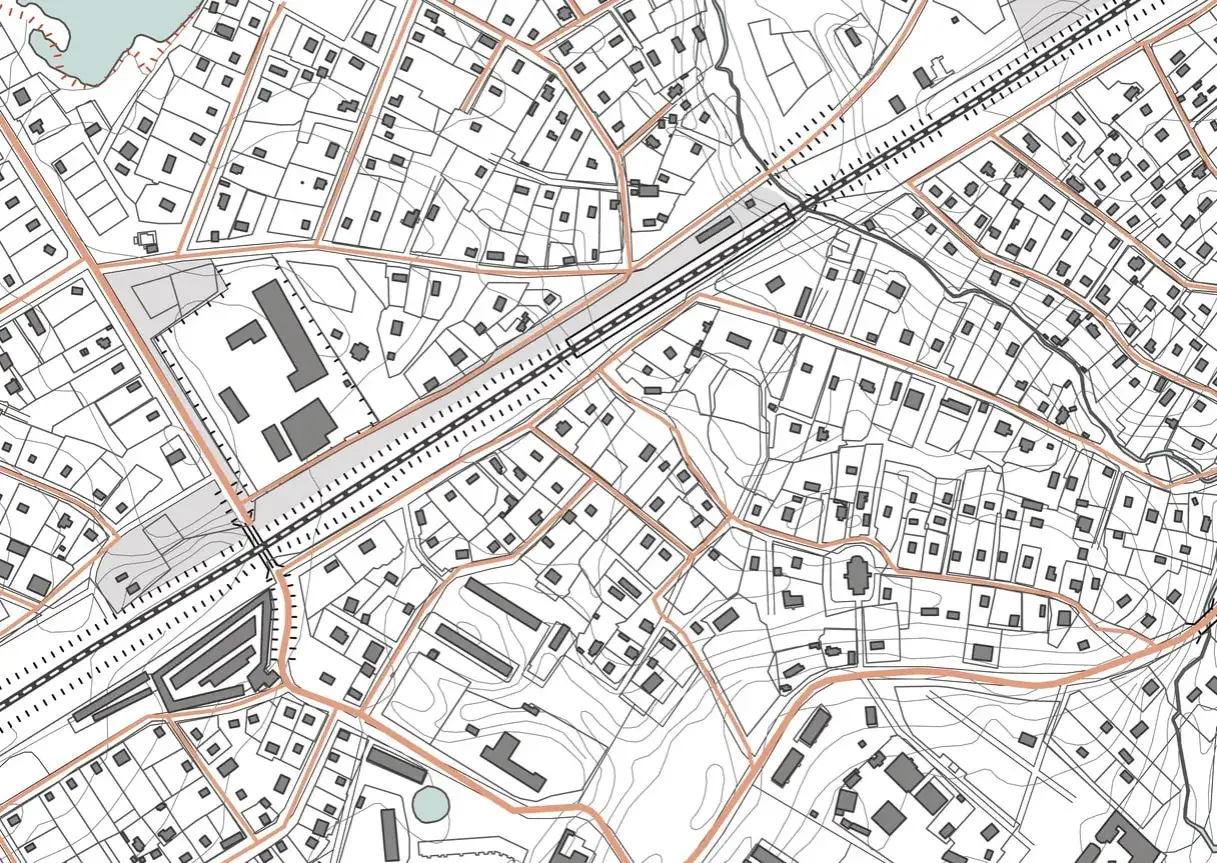

Co pokazuje na działce i jak odczytać kluczowe oznaczenia

Jeżeli mam sprawdzić jedną działkę szybko i sensownie, szukam na mapie czterech grup informacji: granic, wysokości, sieci oraz istniejących obiektów. Dopiero ich zestaw mówi coś konkretnego o tym, czy teren jest prosty do zagospodarowania, czy będzie wymagał większych nakładów. Sama obecność działki na mapie niewiele znaczy, jeśli nie widać jej relacji do otoczenia.

W praktyce najwięcej mówią mi warstwice. Jeśli linie są gęsto ułożone, teren jest wyraźnie bardziej stromy, a to zwykle oznacza droższy projekt zagospodarowania i większe ryzyko problemów z odwodnieniem. Z kolei rozrzucone i spokojne przebiegi wysokościowe sugerują działkę łatwiejszą w adaptacji. Warto też pamiętać, że nie każda sieć podziemna jest pokazana z taką samą pewnością, więc przy przyłączach i tak liczy się potwierdzenie w terenie.

Takie odczytanie mapy od razu zawęża pole błędów, a kolejne pytanie brzmi już nie „co tu jest”, tylko „kiedy naprawdę muszę to zamówić”.

Kiedy przy działce naprawdę jej potrzebujesz

Przy zakupie gruntu nie zawsze trzeba od razu zamawiać pełne opracowanie, ale są sytuacje, w których bez niego można łatwo przepalić budżet. Najczęściej chodzi o moment, gdy działka ma wejść w realny proces projektowy, a nie tylko w fazę oględzin. Wtedy orientacyjny podgląd terenu przestaje wystarczać.

• Budowa domu lub budynku gospodarczego - gdy trzeba ustalić położenie obiektu, wjazdu, przyłączy i poziomów terenu.
• Projektowanie ogrodzenia przy granicy - szczególnie wtedy, gdy działka ma nieregularny przebieg albo sporne elementy zagospodarowania.
• Wykonanie przyłączy - kanalizacja, woda, prąd czy gaz wymagają sprawdzenia kolizji i spadków terenu.
• Działka ze spadkiem - im większe różnice wysokości, tym bardziej opłaca się wcześniej znać rzeczywisty układ gruntu.
• Podział, scalenie lub wytyczenie dojazdu - tu dokładność sytuacyjna i wysokościowa ma bezpośredni wpływ na decyzje formalne.
• Zakup działki pod inwestycję - gdy chcesz sprawdzić, czy teren nie będzie wymagał niestandardowych prac ziemnych.

Ja traktuję to dość prosto: jeśli na działce ma powstać coś więcej niż tylko ogrodzenie i trawnik, dokument geodezyjny staje się rozsądnym zabezpieczeniem. Na etapie wstępnego oglądu możesz jeszcze oprzeć się na Geoportalu i analizie terenu, ale przed projektem to za mało. Im trudniejszy teren, tym szybciej warto zamienić ogląd ogólny na opracowanie przygotowane pod konkretną inwestycję.

Jak powstaje i kto powinien ją zamówić

Zamówienie takiego opracowania jest w praktyce prostsze, niż się wydaje, ale wymaga jednego ważnego warunku: geodeta musi wiedzieć, do czego mapa ma służyć. Inaczej przygotowuje się podkład pod dom jednorodzinny, inaczej pod drogę wewnętrzną, a jeszcze inaczej pod inwestycję liniową albo roboty ziemne. Zakres opracowania ustala się więc nie tylko na podstawie działki, ale też celu projektu.

1. Geodeta pozyskuje aktualne materiały z właściwego ośrodka dokumentacji geodezyjnej i kartograficznej.
2. Wykonuje pomiary sytuacyjne i wysokościowe w terenie, żeby sprawdzić stan faktyczny.
3. Aktualizuje podkład mapowy, uwzględniając elementy istotne dla planowanej inwestycji.
4. Przygotowuje wersję papierową albo cyfrową, zależnie od potrzeb projektanta i urzędu.
5. W razie potrzeby dokument trafia do poświadczenia przez właściwy ośrodek dokumentacji.

W typowej, nieskomplikowanej sprawie całość trwa zwykle od kilku dni do kilku tygodni. Jeśli działka ma gęste uzbrojenie, trudny dostęp, skomplikowany teren albo brakuje aktualnych danych, czas łatwo się wydłuża. To właśnie dlatego przy inwestycji prywatnej zamawiam taki dokument wcześniej, a nie wtedy, gdy ekipa już czeka na wejście w teren.

To praktyczne podejście oszczędza nerwy, ale nie rozwiązuje jeszcze wszystkiego, bo nawet dobra mapa ma swoje granice. Właśnie o nich warto powiedzieć wprost.

Czego ta mapa nie zastępuje

Największy błąd widzę wtedy, gdy ktoś traktuje mapę jak dokument, który zamyka cały temat działki. W rzeczywistości pokazuje ona sytuację terenową i wysokości, ale nie odpowiada na wszystkie pytania prawne i techniczne. Jeśli tego nie rozdzielisz, łatwo wyciągniesz błędne wnioski z poprawnie sporządzonego opracowania.

• Nie zastępuje badań geotechnicznych - mapa pokazuje teren, ale nie mówi wprost, jaka jest nośność gruntu, poziom wód gruntowych czy skład warstw ziemi.
• Nie rozstrzyga stanu prawnego nieruchomości - do tego potrzebujesz księgi wieczystej, dokumentów własności i często także planu miejscowego albo decyzji WZ.
• Nie daje pełnej gwarancji co do wszystkich sieci podziemnych - część instalacji wymaga dodatkowej weryfikacji u gestorów sieci i w terenie.
• Nie zastępuje postępowania granicznego - jeśli granice są sporne, potrzebne są osobne czynności geodezyjne.
• Nie jest uniwersalnym załącznikiem do każdego celu - dokument sporządzony do jednej inwestycji nie zawsze nadaje się bez zmian do innej.

Praktyczna zasada jest prosta: mapa porządkuje obraz działki, ale nie kończy analizy. Dopiero połączenie jej z dokumentami planistycznymi, stanem prawnym i oględziną gruntu daje pełny obraz ryzyka. Jeśli inwestycja ma być bezpieczna, te trzy warstwy muszą się zgadzać jednocześnie.

Najczęstsze błędy przy zamawianiu dla działki

W pracy przy nieruchomościach widzę te same pomyłki wracające regularnie, zwłaszcza przy działkach kupowanych „na szybko”. Zwykle nie wynikają ze złej woli, tylko z tego, że inwestor za późno zaczyna weryfikację. A wtedy koszty pojawiają się dokładnie tam, gdzie można było ich uniknąć.

• Zamawianie zbyt późno - dopiero po wyborze wykonawcy albo po rozpoczęciu projektowania, gdy korekty zaczynają kosztować czas.
• Brak informacji o planowanej inwestycji - geodeta nie zawsze wie, że trzeba uwzględnić np. zjazd, zbiornik, mur oporowy albo przyłącze w określonym miejscu.
• Oparcie decyzji tylko na wydruku z internetu - taki materiał przydaje się do wstępnej oceny, ale nie zastępuje opracowania terenowego.
• Nieczytelny zakres zamówienia - jeśli nie wiadomo, jaki obszar ma zostać objęty pomiarem, mapa może okazać się zbyt wąska.
• Pomijanie warunków terenowych - spadek, rowy, skarpa czy stare nasypy potrafią zmienić projekt bardziej niż sama powierzchnia działki.

Ja zawsze doradzam, żeby przed zleceniem przygotować sobie krótki opis planu: dom, wjazd, ogrodzenie, przyłącza, ewentualnie zbiornik albo drenaż. To mały wysiłek, a pozwala geodecie dobrać zakres dokładniej i ogranicza poprawki. Dzięki temu dokument zaczyna pracować na inwestycję, zamiast po prostu spełnić formalność.

Na co jeszcze patrzę, zanim działka przejdzie test inwestycyjny

Sama mapa daje bardzo dużo, ale ja i tak zestawiam ją z kilkoma dodatkowymi informacjami. Dopiero wtedy widzę, czy działka nadaje się do spokojnej zabudowy, czy będzie wymagała większego budżetu na przygotowanie terenu. Najważniejsze są trzy rzeczy: dostęp do drogi, realny spadek oraz układ mediów.

• Sprawdź, czy dojazd nie wymaga dodatkowych prac ziemnych albo utwardzenia.
• Porównaj spadek terenu z planowaną lokalizacją domu, garażu i wjazdu.
• Ustal, gdzie naprawdę przebiegają media i czy nie kolidują z bryłą budynku.
• Zweryfikuj plan miejscowy albo warunki zabudowy, bo mapa nie odpowiada na pytanie o dopuszczalną funkcję terenu.
• Jeśli działka jest nierówna, wykorzystaj też profil terenu albo analizę wysokościową jako szybkie uzupełnienie obrazu.

Tak właśnie czytam działkę przed inwestycją: nie jako sam numer ewidencyjny, ale jako zestaw decyzji, które trzeba podjąć jeszcze przed pierwszym wjazdem sprzętu. Dobrze przygotowana mapa sytuacyjno-wysokościowa nie rozwiązuje wszystkiego, ale bardzo skutecznie pokazuje, gdzie zaczynają się realne koszty i ograniczenia. Jeśli ten etap zrobisz porządnie, późniejszy projekt jest zwykle prostszy, tańszy i mniej nerwowy.
