Ściana szczelinowa to jedno z tych rozwiązań, które w praktyce decydują o tym, czy głęboki wykop pod garażem, piwnicą albo częścią podziemną budynku da się zrobić bezpiecznie i bez nadmiernego ryzyka dla sąsiednich obiektów. W tym tekście wyjaśniam, jak działa taka konstrukcja, kiedy rzeczywiście ma sens, jak przebiega jej wykonanie i jakie są jej ograniczenia. Patrzę na ten temat przede wszystkim przez pryzmat bezpieczeństwa, wody gruntowej i opłacalności całego układu konstrukcyjnego.
Najważniejsze rzeczy do sprawdzenia, zanim uznasz tę technologię za właściwą
- To betonowa lub żelbetowa przegroda wykonywana w gruncie, zwykle przy głębokich wykopach i częściach podziemnych budynków.
- W Polsce najczęściej spotyka się grubość od 40 do 150 cm i głębokość rzędu 40-50 m.
- Najlepiej sprawdza się tam, gdzie jest wysoki poziom wody gruntowej, mało miejsca na placu budowy i blisko stoją inne budynki.
- Jej skuteczność zależy od dobrych badań geotechnicznych, poprawnego projektu połączeń i kontroli wykonania na budowie.
- To technologia wymagająca ciężkiego sprzętu, ścisłej organizacji i procedur BHP, bo roboty zalicza się do szczególnie niebezpiecznych.
- W wielu inwestycjach nie jest tylko obudową wykopu, ale docelową częścią konstrukcji podziemia.
Czym jest taka przegroda i dlaczego działa inaczej niż zwykła ściana fundamentowa
Najprościej mówiąc, chodzi o betonową lub żelbetową przegrodę formowaną w szczelinie wykopanej w gruncie. Nie wznosi się jej z bloczków ani nie murowa na otwartej przestrzeni. Najpierw powstaje wąski, głęboki wykop zabezpieczony zawiesiną stabilizującą, a dopiero potem beton przejmuje funkcję nośną i uszczelniającą.
W praktyce taki element potrafi jednocześnie pełnić kilka ról: obudowy wykopu, ściany oporowej, ściany zewnętrznej podziemia i bariery ograniczającej przepływ wody. I właśnie to odróżnia go od prostszych rozwiązań. Nie jest to "tylko" ściana, ale część całego układu geotechnicznego budynku.
| Cecha | Typowy zakres lub funkcja | Co to oznacza w praktyce |
|---|---|---|
| Grubość | 40-150 cm w Polsce | Im większe obciążenia i głębszy wykop, tym zwykle większy przekrój konstrukcji |
| Głębokość | Najczęściej 40-50 m | Można bezpiecznie sięgać niżej niż przy wielu klasycznych obudowach wykopów |
| Funkcja | Obudowa, fundament głęboki, bariera wodna | Jeden element może zastępować kilka osobnych rozwiązań |
| Stabilizacja wykopu | Zawiesina bentonitowa lub polimerowa | Ściany wykopu nie osypują się, zanim beton przejmie obciążenia |
Gdy patrzę na ten typ konstrukcji z perspektywy budynku, widzę przede wszystkim kompromis między nośnością, szczelnością i logistyką placu budowy. To właśnie dlatego takie rozwiązanie pojawia się tam, gdzie zwykła ława czy płytsza obudowa przestają wystarczać. Żeby ocenić, kiedy technologia ma sens, trzeba zobaczyć, jak wygląda jej wykonanie od pierwszego etapu.

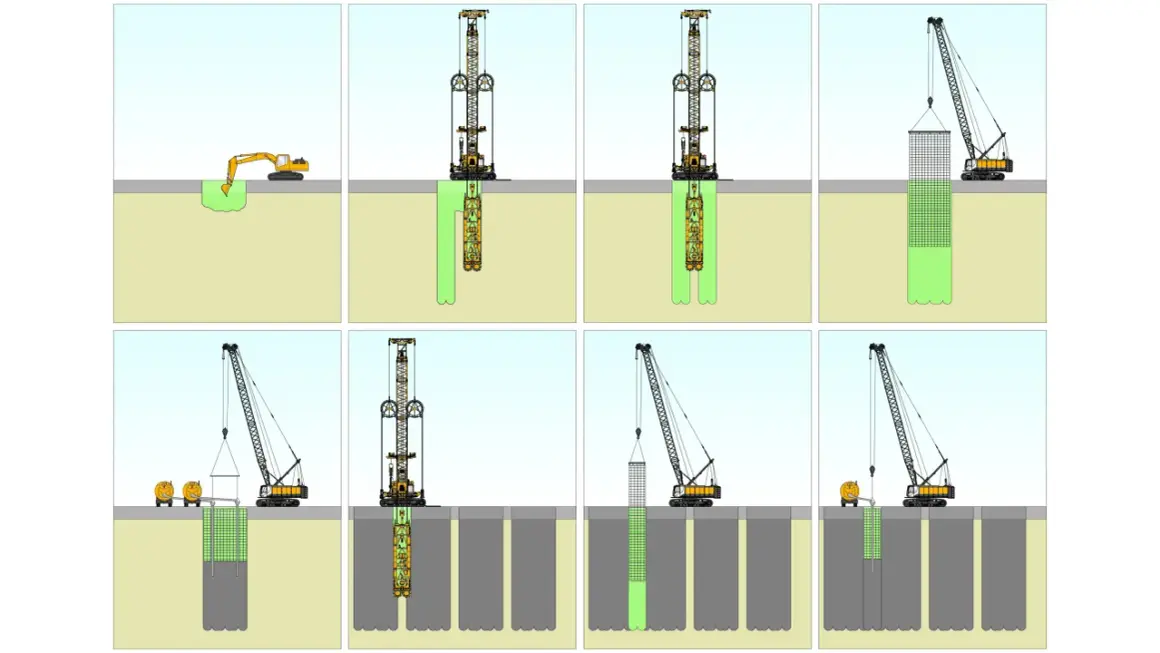

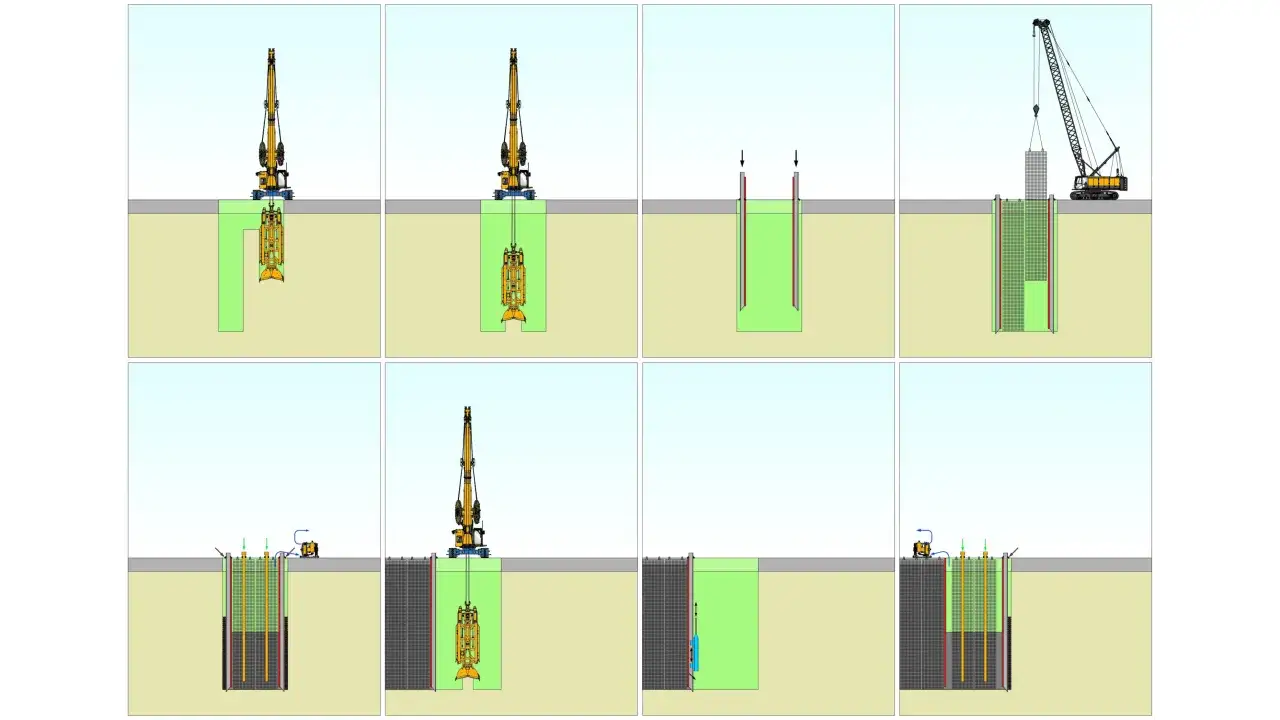

Jak powstaje taka przegroda krok po kroku
Proces zaczyna się od geotechniki i projektu. Bez rozpoznania warstw gruntu, poziomu wody i sąsiedniej zabudowy łatwo zaprojektować coś, co później będzie zbyt słabe, zbyt drogie albo po prostu trudne do wykonania.
- Wyznaczenie osi i wykonanie murków prowadzących. To zbrojone betonowe prowadnice, które utrzymują geometrię wykopu i pomagają zachować pion. W praktyce to one nadają całej robocie dokładność.
- Wykonanie sekcji wykopu. Wydobywa się grunt chwytakiem albo frezem, zależnie od warunków. Sekcje mają zwykle kilka metrów długości, a w praktyce można spotkać odcinki do około 9 m.
- Utrzymanie stateczności zawiesiną. Bentonit albo zawiesina polimerowa utrzymuje ściany otwartego wykopu, dopóki nie zostanie wlane zbrojenie i beton. Poziom zawiesiny musi pozostawać odpowiednio wysoki względem wody gruntowej.
- Kontrola pionowości i oczyszczenie dna. To ważne, bo nawet niewielkie odchylenia mogą później utrudnić połączenie z płytą, stropem albo sąsiednim panelem.
- Wstawienie kosza zbrojeniowego. Przy dużych elementach to operacja wymagająca ciężkiego sprzętu i dobrego planu logistycznego.
- Betonowanie rurą kontraktorową. Beton podaje się od dołu, wypierając zawiesinę stabilizującą. Dzięki temu wykop nie traci stateczności w trakcie zalewania.
- Wykonanie kolejnych paneli i połączeń. To właśnie połączenia między sekcjami są jednymi z najbardziej newralgicznych miejsc pod względem szczelności.
W praktyce często stosuje się też różne układy podparcia: kotwy gruntowe, rozpory stalowe albo stropy wykonywane w metodzie podstropowej. Ta ostatnia bywa bardzo użyteczna w centrum miasta, bo pozwala szybciej odzyskać część terenu nad podziemiem i prowadzić roboty etapami.
Najważniejsze jest jednak to, że cały proces nie kończy się na samym betonowaniu. O jakości decydują detale: stabilność zawiesiny, precyzja zbrojenia, jakość styków i organizacja robót. Bez tego nawet mocna konstrukcja nie zachowa swoich parametrów przez lata.
Kiedy ta technologia naprawdę się opłaca przy budynkach
W budownictwie mieszkaniowym i komercyjnym takie rozwiązanie ma największy sens tam, gdzie wykop jest głęboki, działka jest ciasna, a obok stoją inne obiekty. Najczęściej chodzi o garaże podziemne, piwnice, podziemne kondygnacje biurowców, tunele techniczne albo fundamentowanie w gęstej zabudowie śródmiejskiej.
Drugi typowy scenariusz to wysoka woda gruntowa. Wtedy sama obudowa wykopu nie może tylko trzymać gruntu. Musi też ograniczać filtrację i utrudniać napływ wody do wnętrza. To właśnie dlatego takie przegrody tak często pojawiają się przy obiektach, które mają mieć suche podziemia bez ciągłej walki z odwodnieniem.
Trzecia sytuacja to sąsiedztwo starych lub wrażliwych budynków. Gdy nie ma miejsca na skarpy, a każdy ruch gruntu może skończyć się spękaniami, liczy się sztywność i kontrola przemieszczeń. Dobrze zaprojektowana obudowa pozwala ograniczyć drgania i hałas, co ma znaczenie zwłaszcza w zwartej zabudowie mieszkaniowej.
W praktyce dobrze sprawdza się też układ, w którym ta przegroda staje się docelową ścianą podziemia. To ważne ekonomicznie: nie buduje się wtedy osobno obudowy tymczasowej i osobno ściany końcowej. Jeden element pracuje od początku do końca całej inwestycji.
Jeżeli miałbym wskazać sytuację, w której ta technologia bywa szczególnie mocna, to są to głębokie wykopy w mieście, z wodą gruntową blisko poziomu terenu i z ograniczonym miejscem na zaplecze budowy. Wtedy prostsze rozwiązania zaczynają przegrywać nie tylko technicznie, ale też organizacyjnie. A to prowadzi już wprost do pytania o zalety, ograniczenia i ryzyka.
Zalety, ograniczenia i realne ryzyka, o których inwestor powinien wiedzieć
Nie traktowałbym tej technologii jako rozwiązania "na każde trudne warunki". Jej przewaga jest duża, ale tylko wtedy, gdy projekt, wykonawstwo i monitoring są dopięte na tym samym poziomie. Najwięcej problemów pojawia się nie na etapie samego pomysłu, tylko przy zbyt optymistycznym podejściu do gruntu, wody i połączeń między sekcjami.
| Atut | Co daje | Ograniczenie lub ryzyko |
|---|---|---|
| Duża sztywność | Lepsza kontrola przemieszczeń wykopu i gruntu | Wymaga starannego projektu i dobrego rozpoznania podłoża |
| Szczelność | Ogranicza dopływ wody do części podziemnej | Styk paneli i detale połączeń muszą być bardzo dobrze zaprojektowane |
| Małe drgania | To ważne przy sąsiednich budynkach i w zwartej zabudowie | Przy użyciu dłut lub trudnych gruntach hałas i wibracje mogą wzrosnąć |
| Możliwość pracy jako element docelowy | Oszczędza czas i część robót tymczasowych | Nie każdy projekt potrzebuje tak drogiej i ciężkiej konstrukcji |
| Wysoka nośność | Przenosi duże obciążenia pionowe i poziome | Trzeba uwzględnić wpływ na sąsiednie fundamenty i osiadania |
Ważny jest też aspekt BHP. Roboty tego typu zalicza się do szczególnie niebezpiecznych, więc nie powinny być prowadzone "na skróty". W praktyce liczy się instrukcja bezpiecznego wykonania robót, minimum dwuosobowa obsada i ludzie, którzy naprawdę znają ten proces, a nie tylko widzieli go na zdjęciach.
Najczęstszy błąd inwestora jest banalny: patrzy wyłącznie na koszt metra bieżącego, a nie na cały układ. Tymczasem w grę wchodzą jeszcze monitoring przemieszczeń, odwodnienie, kotwienie, rozpory, logistyka ciężkiego sprzętu i zabezpieczenie sąsiednich obiektów. Gdy te elementy się zsumują, okazuje się, że tanie rozwiązanie na papierze może być droższe niż dobrze dobrana technologia od początku. Skoro to jasne, pozostaje porównać ją z innymi obudowami wykopów.
Jak wypada na tle innych rozwiązań oporowych
W praktyce często nie wybiera się między "dobrą" a "złą" technologią, tylko między kilkoma wariantami o zupełnie innym poziomie sztywności, szczelności i kosztu. Z perspektywy budynku porównuję je przede wszystkim pod kątem głębokości wykopu, warunków wodnych i tego, czy ściana ma zostać na stałe.
| Rozwiązanie | Najlepsze zastosowanie | Plusy | Ograniczenia |
|---|---|---|---|
| Betonowa przegroda w gruncie | Głębokie wykopy, garaże podziemne, trudne warunki wodne | Duża sztywność, dobra szczelność, może być elementem docelowym | Droższa i bardziej złożona organizacyjnie |
| Ścianka szczelna | Czasowe zabezpieczenie wykopu, lżejsze roboty ziemne | Szybka zabudowa, dobra przy ograniczonym czasie | Mniejsza sztywność i większa podatność na drgania |
| Palisada z pali | Wykopy średniej głębokości, gdy potrzebna jest elastyczność projektu | Dobra dostępność wykonawców, często prostsza logistyka | Zwykle słabsza szczelność niż w cięższych przegrodach |
Jeśli inwestycja zakłada tylko niewielkie podpiwniczenie, prosta działka i brak problemów z wodą gruntową, cięższa technologia może być po prostu nadmierna. Jeśli jednak projekt obejmuje kilka kondygnacji pod ziemią, sąsiednią zabudowę i konieczność utrzymania suchego wykopu, różnica zaczyna działać na korzyść rozwiązania żelbetowego.
W tym miejscu zwykle wracam do jednej zasady: nie wybiera się technologii wyłącznie po tym, co wygląda solidnie na papierze. Najlepsze rozwiązanie to takie, które pasuje do gruntu, harmonogramu i budynku, a nie tylko do samej wizji architekta. To prowadzi do ostatniego kroku: co sprawdzić przed podjęciem decyzji.
Zanim ruszy wykop, sprawdź te rzeczy, bo one najczęściej przesądzają o sukcesie
Gdy analizuję projekt z garażem podziemnym albo głęboką piwnicą, zaczynam od pięciu pytań. Po pierwsze: czy badania geotechniczne są wystarczająco szczegółowe. Po drugie: czy poziom wody gruntowej nie wymusi dodatkowych zabezpieczeń. Po trzecie: czy w sąsiedztwie są obiekty wrażliwe na przemieszczenia. Po czwarte: czy przewidziano monitoring w czasie robót. Po piąte: czy inwestor liczy tylko koszt wykonania, czy także ryzyko późniejszych napraw.
- Badania gruntu powinny pokazać nie tylko nośność, ale też zmienność warstw i wodę gruntową.
- Projekt połączeń musi uwzględniać szczelność styków i pracę całego podziemia.
- Plan robót powinien obejmować kolejność paneli, podparcie wykopu i logistykę ciężkiego sprzętu.
- Monitoring przemieszczeń oraz osiadań jest konieczny przy gęstej zabudowie i starszych budynkach.
- Organizacja BHP nie jest dodatkiem, tylko warunkiem prowadzenia takiej budowy.
Jeżeli z tych punktów wychodzi, że potrzeba głębokiego, szczelnego i sztywnego zabezpieczenia wykopu, ta technologia bywa najlepszym wyborem. Jeżeli jednak działka jest prosta, podziemie płytkie, a warunki gruntowe spokojne, często rozsądniej jest wybrać lżejsze i tańsze rozwiązanie. Dobra decyzja w budynku zaczyna się właśnie od takiego chłodnego porównania, a nie od samego wrażenia, że coś wygląda „mocno”.
